Vòng bi còn gọi là bạc đạn là một chi tiết truyền động cơ khí quan trọng được sử dụng trong động cơ máy móc. Nó có tên gọi là bạc đạn để phân biệt với bạc dầu, một loại ổ trượt khác. Bên trong vòng bi là sự gắn kết các ổ trược chứa các cục đạn hình trụ thẳng, trụ côn, hình cầu để tạo ra ma sát lăn cho ổ trượt. Vòng bi là bộ phận đóng vai trò quan trọng và được sử dụng rộng rãi trong thiết bị ô tô, xe máy, xe nâng và các thiết bị khác. Khi vòng bi bạc đạn ăn khớp với ổ trục, máy móc sẽ hoạt động ổn định. Tuy nhiên, khi bạc đạn bị hư hỏng, có thể gây ra vấn đề về vận hành và hư hỏng cho các bộ phận khác. Vì vậy, vòng bi bạc đạn cần có công nghệ luyện kim và cơ khí tốt nhất.
Kích thước vòng bi bạc đạn
Kích thước của vòng bi bạc đạn có thể khác nhau tùy vào nhu cầu và điều kiện sử dụng. Những kích thước thông dụng bao gồm:
- Đường kính trong (ID): từ 10mm đến 100mm
- Đường kính ngoài (OD): từ 26mm đến 140mm
- Chiều dài: từ 5mm đến 50mm
Ngoài ra, vòng bi bạc đạn còn có thể có rất nhiều kích thước khác nhau tùy thuộc vào nhu cầu và điều kiện sử dụng, ví dụ như chiều dày, chiều rộng, khoảng cách giữa hai bề mặt trong, v.v.
| Tên vòng bi | id (mm) | OD (mm) | Chiều dày mm | Mã |
| Vòng bi bạc đạn 6000 10x26x8mm | 10 | 26 | 8 | 6000 |
| Vòng bi bạc đạn 6200 10x30x9mm | 10 | 30 | 9 | 6200 |
| Vòng bi bạc đạn 6300 10x35x11mm | 10 | 35 | 11 | 6300 |
| Vòng bi bạc đạn 6800 10x19x5mm | 10 | 19 | 5 | 6800 |
| Vòng bi bạc đạn 6900 10x22x6mm | 10 | 22 | 6 | 6900 |
| Vòng bi bạc đạn 6001 12x28x8mm | 12 | 28 | 8 | 6001 |
| Vòng bi bạc đạn 6201 12x32x10mm | 12 | 32 | 10 | 6201 |
| Vòng bi bạc đạn 6301 12x37x12mm | 12 | 37 | 12 | 6301 |
| Vòng bi bạc đạn 6801 12x21x5mm | 12 | 21 | 5 | 6801 |
| Vòng bi bạc đạn 6901 12x24x6mm | 12 | 24 | 6 | 6901 |
| Vòng bi bạc đạn 6002 15x32x9mm | 15 | 32 | 9 | 6002 |
| Vòng bi bạc đạn 6202 15x35x11mm | 15 | 35 | 11 | 6202 |
| Vòng bi bạc đạn 6302 15x42x13mm | 15 | 42 | 13 | 6302 |
| Vòng bi bạc đạn 6802 15x24x5mm | 15 | 24 | 5 | 6802 |
| Vòng bi bạc đạn 6902 15x28x7mm | 15 | 28 | 7 | 6902 |
| Vòng bi bạc đạn 6003 17x35x10mm | 17 | 35 | 10 | 6003 |
| Vòng bi bạc đạn 6203 17x40x12mm | 17 | 40 | 12 | 6203 |
| Vòng bi bạc đạn 6303 17x47x14mm | 17 | 47 | 14 | 6303 |
| Vòng bi bạc đạn 6803 17x26x5mm | 17 | 26 | 5 | 6803 |
| Vòng bi bạc đạn 6903 17x30x7mm | 17 | 30 | 7 | 6903 |
| Vòng bi bạc đạn 6004 20x42x12mm | 20 | 42 | 12 | 6004 |
| Vòng bi bạc đạn 6204 20x47x14mm | 20 | 47 | 14 | 6204 |
| Vòng bi bạc đạn 6304 20x52x15mm | 20 | 52 | 15 | 6304 |
| Vòng bi bạc đạn 6804 20x32x7mm | 20 | 32 | 7 | 6804 |
| Vòng bi bạc đạn 6904 20x37x9mm | 20 | 37 | 9 | 6904 |
| Vòng bi bạc đạn 62122 22x50x14mm | 22 | 50 | 14 | 62122 |
| Vòng bi bạc đạn 63122 22x56x16mm | 22 | 56 | 16 | 63122 |
| Vòng bi bạc đạn 6005 25x47x12mm | 25 | 47 | 12 | 6005 |
| Vòng bi bạc đạn 6205 25x52x15mm | 25 | 52 | 15 | 6205 |
| Vòng bi bạc đạn 6305 25x62x17mm | 25 | 62 | 17 | 6305 |
| Vòng bi bạc đạn 6805 25x37x7mm | 25 | 37 | 7 | 6805 |
| Vòng bi bạc đạn 6905 25x42x9mm | 25 | 42 | 9 | 6905 |
| Vòng bi bạc đạn 62128 28x58x16mm | 28 | 58 | 16 | 62128 |
| Vòng bi bạc đạn 63128 28x68x18mm | 28 | 68 | 18 | 63128 |
| Vòng bi bạc đạn 6006 30x55x13mm | 30 | 55 | 13 | 6006 |
| Vòng bi bạc đạn 6206 30x62x16mm | 30 | 62 | 16 | 6206 |
| Vòng bi bạc đạn 6306 30x72x19mm | 30 | 72 | 19 | 6306 |
| Vòng bi bạc đạn 6806 30x42x7mm | 30 | 42 | 7 | 6806 |
| Vòng bi bạc đạn 6906 30x47x9mm | 30 | 47 | 9 | 6906 |
| Vòng bi bạc đạn 62132 32x65x17mm | 32 | 65 | 17 | 62132 |
| Vòng bi bạc đạn 63132 32x75x20mm | 32 | 75 | 20 | 63132 |
| Vòng bi bạc đạn 6007 35x62x14mm | 35 | 62 | 14 | 6007 |
| Vòng bi bạc đạn 6207 35x72x17mm | 35 | 72 | 17 | 6207 |
| Vòng bi bạc đạn 6307 35x80x21mm | 35 | 80 | 21 | 6307 |
| Vòng bi bạc đạn 6807 35x47x7mm | 35 | 47 | 7 | 6807 |
| Vòng bi bạc đạn 6907 35x55x10mm | 35 | 55 | 10 | 6907 |
| Vòng bi bạc đạn 6008 40x68x15mm | 40 | 68 | 15 | 6008 |
| Vòng bi bạc đạn 6208 40x80x18mm | 40 | 80 | 18 | 6208 |
| Vòng bi bạc đạn 6308 40x90x23mm | 40 | 90 | 23 | 6308 |
| Vòng bi bạc đạn 6808 40x52x7mm | 40 | 52 | 7 | 6808 |
| Vòng bi bạc đạn 6908 40x62x12mm | 40 | 62 | 12 | 6908 |
| Vòng bi bạc đạn 6009 45x75x16mm | 45 | 75 | 16 | 6009 |
| Vòng bi bạc đạn 6209 45x85x19mm | 45 | 85 | 19 | 6209 |
| Vòng bi bạc đạn 6309 45x100x25mm | 45 | 100 | 25 | 6309 |
| Vòng bi bạc đạn 6809 45x58x7mm | 45 | 58 | 7 | 6809 |
| Vòng bi bạc đạn 6909 45x68x12mm | 45 | 68 | 12 | 6909 |
| Vòng bi bạc đạn 6010 50x80x16mm | 50 | 80 | 16 | 6010 |
| Vòng bi bạc đạn 6210 50x90x20mm | 50 | 90 | 20 | 6210 |
| Vòng bi bạc đạn 6310 50x110x27mm | 50 | 110 | 27 | 6310 |
| Vòng bi bạc đạn 6810 50x65x7mm | 50 | 65 | 7 | 6810 |
| Vòng bi bạc đạn 6910 50x72x12mm | 50 | 72 | 12 | 6910 |
| Vòng bi bạc đạn 6011 55x90x18mm | 55 | 90 | 18 | 6011 |
| Vòng bi bạc đạn 6211 55x100x21mm | 55 | 100 | 21 | 6211 |
| Vòng bi bạc đạn 6311 55x120x29mm | 55 | 120 | 29 | 6311 |
| Vòng bi bạc đạn 6811 55x72x9mm | 55 | 72 | 9 | 6811 |
| Vòng bi bạc đạn 6911 55x80x13mm | 55 | 80 | 13 | 6911 |
| Vòng bi bạc đạn 6012 60x95x18mm | 60 | 95 | 18 | 6012 |
| Vòng bi bạc đạn 6212 60x110x22mm | 60 | 110 | 22 | 6212 |
| Vòng bi bạc đạn 6312 60x130x31mm | 60 | 130 | 31 | 6312 |
| Vòng bi bạc đạn 6812 60x78x10mm | 60 | 78 | 10 | 6812 |
| Vòng bi bạc đạn 6912 60x85x13mm | 60 | 85 | 13 | 6912 |
| Vòng bi bạc đạn 6013 65x100x18mm | 65 | 100 | 18 | 6013 |
| Vòng bi bạc đạn 6213 65x120x23mm | 65 | 120 | 23 | 6213 |
| Vòng bi bạc đạn 6313 65x140x33mm | 65 | 140 | 33 | 6313 |
| Vòng bi bạc đạn 6813 65x85x10mm | 65 | 85 | 10 | 6813 |
| Vòng bi bạc đạn 6913 65x90x13mm | 65 | 90 | 13 | 6913 |
| Vòng bi bạc đạn 6014 70x110x20mm | 70 | 110 | 20 | 6014 |
| Vòng bi bạc đạn 6214 70x125x24mm | 70 | 125 | 24 | 6214 |
| Vòng bi bạc đạn 6314 70x150x35mm | 70 | 150 | 35 | 6314 |
| Vòng bi bạc đạn 6814 70x90x10mm | 70 | 90 | 10 | 6814 |
| Vòng bi bạc đạn 6914 70x100x16mm | 70 | 100 | 16 | 6914 |
| Vòng bi bạc đạn 6015 75x115x20mm | 75 | 115 | 20 | 6015 |
| Vòng bi bạc đạn 6215 75x130x25mm | 75 | 130 | 25 | 6215 |
| Vòng bi bạc đạn 6315 75x160x37mm | 75 | 160 | 37 | 6315 |
| Vòng bi bạc đạn 6815 75x95x10mm | 75 | 95 | 10 | 6815 |
| Vòng bi bạc đạn 6915 75x105x16mm | 75 | 105 | 16 | 6915 |
| Vòng bi bạc đạn 6016 80x125x22mm | 80 | 125 | 22 | 6016 |
| Vòng bi bạc đạn 6216 80x140x26mm | 80 | 140 | 26 | 6216 |
| Vòng bi bạc đạn 6316 80x170x39mm | 80 | 170 | 39 | 6316 |
| Vòng bi bạc đạn 6816 80x100x10mm | 80 | 100 | 10 | 6816 |
| Vòng bi bạc đạn 6916 80x110x16mm | 80 | 110 | 16 | 6916 |
| Vòng bi bạc đạn 6017 85x130x22mm | 85 | 130 | 22 | 6017 |
| Vòng bi bạc đạn 6217 85x150x28mm | 85 | 150 | 28 | 6217 |
| Vòng bi bạc đạn 6317 85x180x41mm | 85 | 180 | 41 | 6317 |
| Vòng bi bạc đạn 6817 85x110x13mm | 85 | 110 | 13 | 6817 |
| Vòng bi bạc đạn 6917 85x120x18mm | 85 | 120 | 18 | 6917 |
| Vòng bi bạc đạn 6018 90x140x24mm | 90 | 140 | 24 | 6018 |
| Vòng bi bạc đạn 6218 90x160x30mm | 90 | 160 | 30 | 6218 |
| Vòng bi bạc đạn 6318 90x190x43mm | 90 | 190 | 43 | 6318 |
| Vòng bi bạc đạn 6818 90x115x13mm | 90 | 115 | 13 | 6818 |
| Vòng bi bạc đạn 6918 90x125x18mm | 90 | 125 | 18 | 6918 |
| Vòng bi bạc đạn 6019 95x145x24mm | 95 | 145 | 24 | 6019 |
| Vòng bi bạc đạn 6219 95x170x32mm | 95 | 170 | 32 | 6219 |
| Vòng bi bạc đạn 6319 95x200x45mm | 95 | 200 | 45 | 6319 |
| Vòng bi bạc đạn 6819 95x120x13mm | 95 | 120 | 13 | 6819 |
| Vòng bi bạc đạn 6919 95x130x18mm | 95 | 130 | 18 | 6919 |
| Vòng bi bạc đạn 6020 100x150x24mm | 100 | 150 | 24 | 6020 |
| Vòng bi bạc đạn 6220 100x180x34mm | 100 | 180 | 34 | 6220 |
| Vòng bi bạc đạn 6320 100x215x47mm | 100 | 215 | 47 | 6320 |
| Vòng bi bạc đạn 6820 100x125x13mm | 100 | 125 | 13 | 6820 |
| Vòng bi bạc đạn 6920 100x140x20mm | 100 | 140 | 20 | 6920 |
Sản phẩm liên quan
Các loại vòng bi bạc đạn:
- Vòng bi tang trống tự chọn: Vòng bi tang trống tự lựa là loại vòng bi có các ưu thế như: Chắc chắn, bền bỉ, có độ tin cậy cao, tuổi thọ thực hiện công việc lớn. Đáng chú ý thích hợp dùng cho các ứng dụng có độ lệch trục cao, trong các môi trường rung động và điều kiện công việc khắc nghiệt như máy nghiền xi măng, trục công xôn ra lò và vào lò nung của máy cán thép
- Vòng bi cầu chặn trục (Bi tỳ) Vòng bi cầu chặn trục là loại vòng bi có thể tách rời với vòng trong, vòng ngoài, vòng cách với các phần tử lăn được lắp ráp riêng. Chúng được sản xuất với nhiều kích thước không giống nhau, gồm có 2 loại là vòng bi cầu chặn trục 1 hướng và vòng bi cầu chặn trục 2 hướng
- Vòng bi côn: là loại vòng bi được thiết kế để chịu trọng tải hỗn hợp, với tỷ số giữa “khả năng chịu tải/tiết diện cắt” lớn. Vòng bi côn có cơ hội chịu tải cao cũng giống như hoạt động ở tốc độ cao, Đáng chú ý thích hợp cho các ứng dụng trong ngành xe hơi và công nghiệp như: Hộp giảm tốc, trục bánh ô tô, trục cán trong máy cán thép
- Vòng bi cầu đỡ chặn 1 dãy: hay còn gọi là vòng bi tiếp xúc góc, chuyên dùng ở các trường hợp chịu tải liên hợp hướng trục và hướng xuyên tâm cùng một lúc, có thỉnh thoảng cũng đều được dùng để chịu lực tải thuần hướng trục, có thể làm việc ở tốc độ quay cao.
Hướng dẫn lắp đặt vòng bi bạc đạn
Việc lắp đặt ổ bi đúng cách là rất quan trọng để đảm bảo rằng chúng hoạt động chính xác và có tuổi thọ lâu dài. Các bước cụ thể để lắp ổ bi sẽ phụ thuộc vào loại ổ và ứng dụng, nhưng nhìn chung, có thể thực hiện theo các bước sau:
- Làm sạch trục và vỏ: Trước khi lắp ổ trục, hãy làm sạch trục và vỏ để loại bỏ mọi mảnh vụn hoặc chất gây ô nhiễm có thể làm hỏng ổ trục. Sử dụng giẻ sạch hoặc bàn chải để loại bỏ bụi bẩn hoặc rỉ sét.
- Bôi trơn ổ trục: Bôi một lượng nhỏ chất bôi trơn vào ổ trục, vì điều này sẽ giúp giảm ma sát và nhiệt trong quá trình hoạt động. Sử dụng chất bôi trơn thích hợp cho các ứng dụng và điều kiện vận hành cụ thể.
- Đặt ổ trục lên trục: Cẩn thận đặt ổ trục lên trục, đảm bảo rằng nó được căn chỉnh và đặt đúng vị trí. Ổ trục phải vừa khít với trục mà không có bất kỳ va chạm hay dịch chuyển nào.
- Ép ổ trục vào vị trí: Sử dụng máy ép hoặc dụng cụ phù hợp để ấn ổ trục vào vị trí. Đảm bảo rằng ổ trục được lắp hoàn toàn và áp sát vào vỏ.
- Kiểm tra ổ trục: Sau khi lắp ổ trục, hãy kiểm tra để đảm bảo rằng nó đang quay trơn tru và không có bất kỳ va chạm hoặc chuyển động nào. Nếu ổ trục quay không trơn tru, có thể cần phải điều chỉnh hoặc thay thế.
- Điều quan trọng là phải làm theo hướng dẫn của nhà sản xuất khi lắp đặt ổ bi, vì các loại ổ trục khác nhau có thể có các yêu cầu lắp đặt khác nhau. Điều quan trọng nữa là phải đảm bảo rằng ổ trục được lắp đúng hướng, ổ trục và trục có khớp và khe hở phù hợp.
Tóm lại, lắp ổ bi là quá trình làm sạch, bôi trơn, đặt và ép ổ bi vào đúng vị trí, đồng thời kiểm tra tình trạng ổ bi sau khi lắp. Điều quan trọng là phải làm theo hướng dẫn của nhà sản xuất và đảm bảo rằng ổ trục được lắp đúng hướng, ổ trục và trục có khớp và khe hở thích hợp.
Hướng dẫn bảo trì, bảo dưỡng vòng bi bạc đạn
Bảo dưỡng đúng cách là rất quan trọng để đảm bảo rằng các ổ bi hoạt động chính xác và có tuổi thọ lâu dài. Các bước bảo dưỡng cụ thể sẽ phụ thuộc vào loại ổ lăn và ứng dụng, nhưng nhìn chung, có thể thực hiện các bước sau để bảo dưỡng ổ bi:
- Bôi trơn: Bôi trơn là điều cần thiết để giảm ma sát và nhiệt, đồng thời ngăn ngừa hao mòn ổ trục. Sử dụng chất bôi trơn thích hợp cho các ứng dụng và điều kiện vận hành cụ thể, đồng thời đảm bảo rằng ổ trục luôn được bôi trơn đúng cách.
- Làm sạch: Giữ cho ổ trục và khu vực xung quanh sạch sẽ để tránh bụi bẩn và mảnh vụn xâm nhập vào ổ trục. Sử dụng giẻ sạch hoặc bàn chải để loại bỏ bụi bẩn và đảm bảo rằng ổ trục được giữ trong môi trường sạch sẽ và khô ráo.
- Kiểm tra: Thường xuyên kiểm tra ổ trục xem có dấu hiệu hao mòn hoặc hư hỏng không. Kiểm tra xem có bất kỳ tiếng ồn hoặc rung động nào không và đảm bảo rằng ổ trục đang quay trơn tru và không có bất kỳ tiếng động hoặc chuyển động nào.
- Thay thế: Nếu ổ trục bị hỏng hoặc mòn thì nên thay thế. Vòng bi bị hỏng hoặc mòn có thể gây hư hỏng cho các bộ phận khác và có thể gây nguy hiểm về an toàn.
- Bảo quản đúng cách: Nếu vòng bi không được sử dụng, nó phải được bảo quản ở nơi khô ráo, sạch sẽ và tránh bụi, ẩm và các yếu tố môi trường khác.
- Căn chỉnh đúng cách: Đảm bảo rằng ổ trục được căn chỉnh đúng cách, đồng thời trục và vỏ có khớp và khe hở phù hợp. Sai lệch có thể làm tăng mài mòn và hư hỏng ổ trục.
- Điều quan trọng là phải tuân theo các khuyến nghị của nhà sản xuất để bảo trì và đảm bảo rằng ổ trục đang hoạt động trong phạm vi nhiệt độ an toàn và khả năng chịu hóa chất. Điều quan trọng nữa là phải đảm bảo rằng ổ trục được lắp đúng hướng, ổ trục và trục có khớp và khe hở phù hợp.
Tóm lại, bảo dưỡng ổ bi bao gồm bôi trơn thường xuyên, làm sạch, kiểm tra, thay thế, bảo quản đúng cách và căn chỉnh. Điều quan trọng là phải tuân theo các khuyến nghị của nhà sản xuất để bảo trì và đảm bảo rằng ổ trục đang hoạt động trong phạm vi nhiệt độ an toàn và khả năng chịu hóa chất. Điều quan trọng nữa là phải đảm bảo rằng ổ trục được lắp đúng hướng, ổ trục và trục có khớp và khe hở phù hợp.

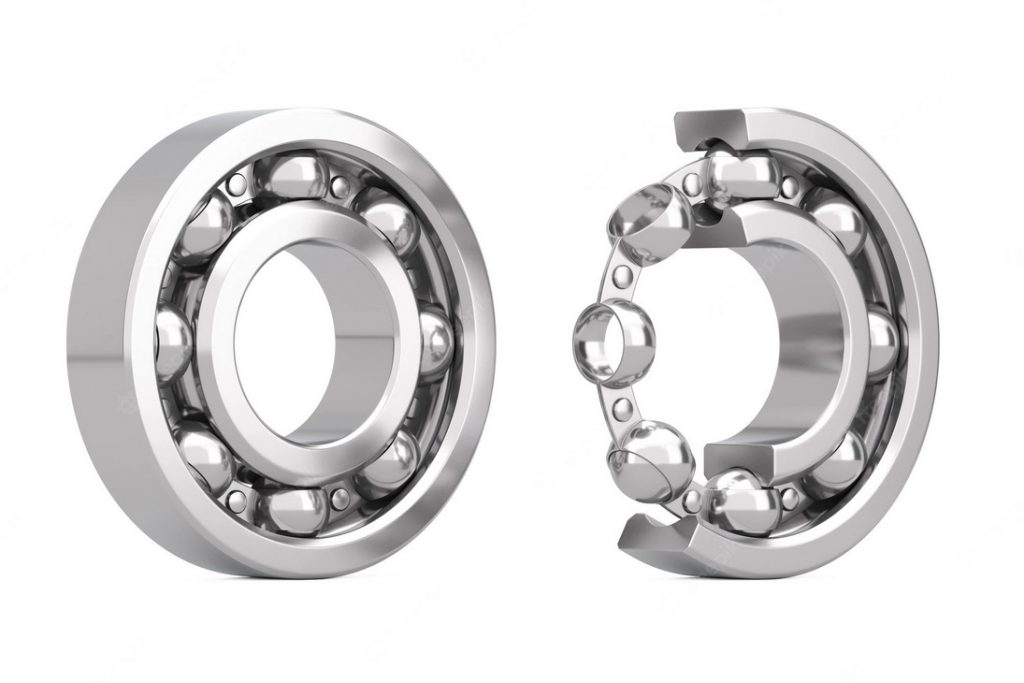

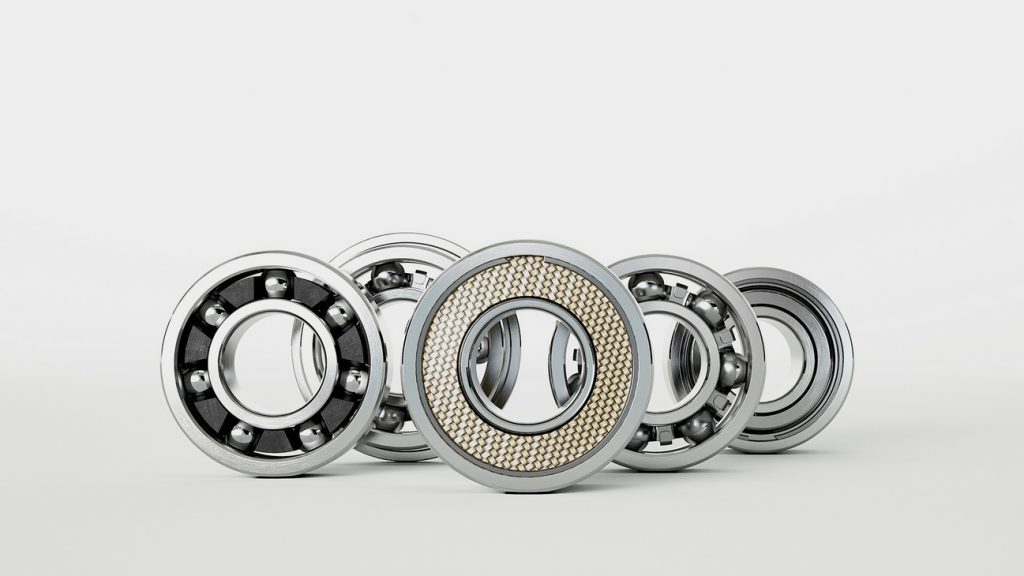

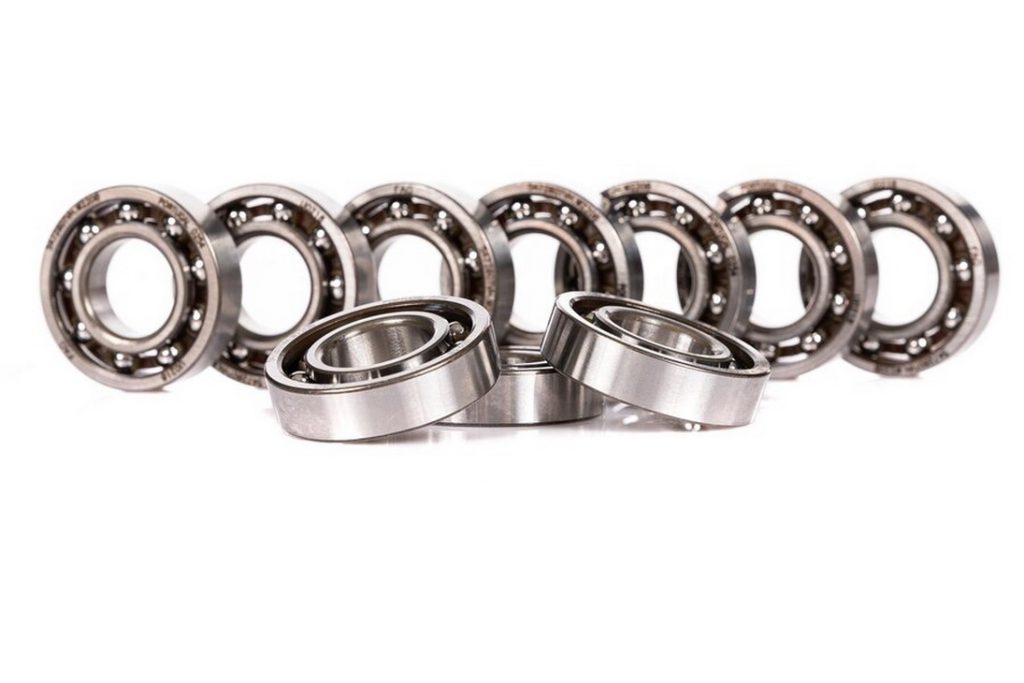

Ảnh sản phẩm vòng bi bạc đạn
